Экскаватор ЭО-4112А -1



Экскаватор одноковшовый универсальный канатный на гусеничном ходу тракторного типа.

Областями применения экскаватора ЭО-4112А являются:

·         промышленное,

·        сельское,

·        дорожное,

·        мелиоративное устроительство при производстве всех видов земляных работ.

Предназначен для выполнения земляных работ в легких и тяжелых грунтах I-IV категории.

Экскаватор может комплектоваться различными видами сменного оборудования и  выполнять следующие виды работ:

обратной лопатой - погрузка в транспорт, рытье котлованов, траншей, каналов и т. п.;

прямой лопатой - разработка карьеров, погрузка   грунта в транспорт и отвал;

драглайном - рытье каналов, траншей, погрузка грунта в транспорт и отвал, использование его на мелиоративных работах;

грейфером - погрузка-разгрузка сыпучих материалов, рытье котлованов, колодцев и др.





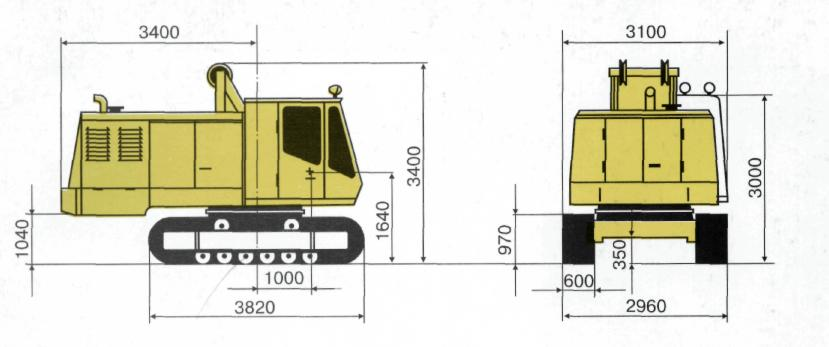

Основные характеристики:

Максимальная частота вращения платформы, об/мин.- 5,8

Максимальная скорость передвижения, км/ч - 3,5

Угол подъема экскаватора при движении, град.- 22

Допустимый угол наклона при работе экскаватора, град. -5

Давление на опорную поверхность, кПа         - 60



ДВИГАТЕЛЬ

Тип   дизельный 4-тактный, 4-цилиндровый

Частота вращения вала на холостом ходу, об/мин. - 920

Мощность при 850+-25 об/мин., кВт (л. с.) - 66(90)

Удельный расход топлива, г/кВт.ч. – 215



ЗАПРАВОЧНЫЕ ЕМКОСТИ ДВИГАТЕЛЯ

Система смазки, л - 27

Система водяного охлаждения (с радиатором), л -75

Картер пускового двигателя, л - 1,9

Топливный бак пускового двигателя, л – 8



КОМПРЕССОР

Тип   поршневой одноступенчатый двухцилиндровый

Максимальное рабочее давление, МПа - 0,7



ЭЛЕКТРООБОРУДОВА НИЕ

Ток   постоянный

Номинальное напряжение, В         - 12; 24



ОСНОВНЫЕ ЗАПРАВОЧНЫЕ ЕМКОСТИ ЭКСКABAТОРА

Картер поворотной рамы, л - 30

Бак топливный расходный, л -70

Бак топливный основной, л -         200

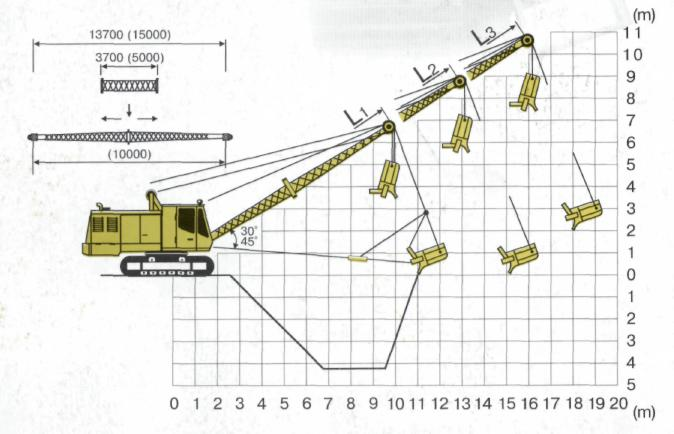

ЭКСКАВАТОР С ДРАГЛАЙНОМ

Длина стрелы, м	10,0	13,7	15,0
Емкость ковша, м3	0,8	0,8	0,8
	1,0	1,0
Наибольшая глубина копания, м	7,3	10,0	11,0
Наибольшая высота выгрузки, м	3,5	5,3	6,3
Эксплуатационная масса, т	21,6	23,6	24,5
Наибольший радиус копания, м	11,1	14,3	15,3
Продолжительность рабочего цикла, с	19,5	19,5	19,5

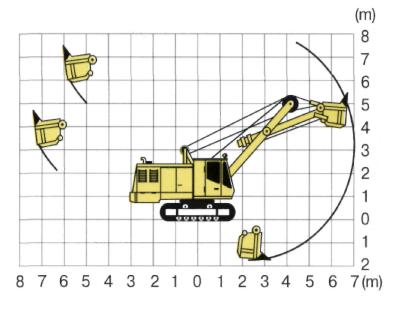

ЭКСКАВАТОР С ПРЯМОЙ ЛОПАТОЙ Емкость ковша, м3                                0,75 Наибольшая высота копания, м    7,9 Наибольший радиус копания, м    7,9 Наибольшая высота выгрузки, м  5,6 Эксплуатационная масса, т           24,0 Наибольший радиус выгрузки, м 7,2 Продолжительность рабочего цикла, с15,0

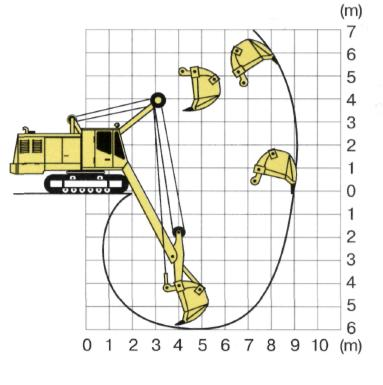

ЭКСКАВАTOP С ОБРАТНОЙ ЛОПАТОЙ Емкость ковша, м3                                                           0,65 Наибольшая кинематическая глубина копания, м    5,8 Наибольшая высота выгрузки, м                             3,5 Наибольший радиус копания на уровне стоянки, м 9,2 Эксплуатационная масса, т                                       23,55 Продолжительность рабочего цикла, с                      18,1

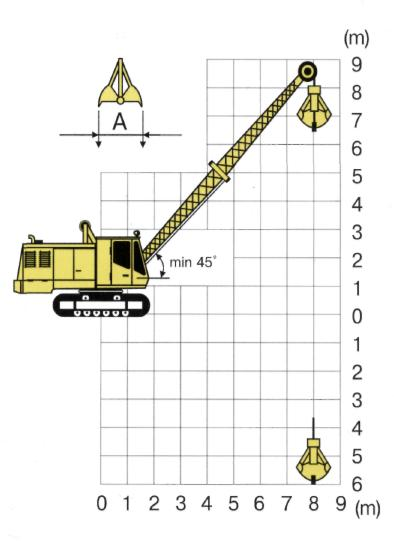

ЭКСКАВАTOP С ГРЕЙФЕРОМ Емкость ковша, м3                               0,65 Длина стрелы, м                          10,0 Наибольшая глубина копания, м  6,0 Наибольшая высота выгрузки, м  7,6 Наибольший радиус копания, м    8,0 Эксплуатационная масса, т           23,4 Продолжительность рабочего цикла, с  23,5

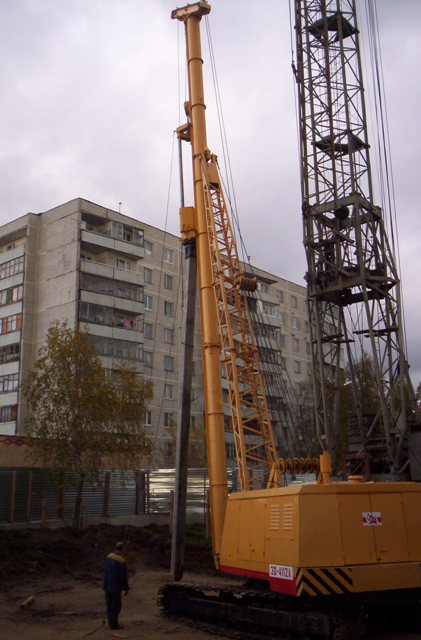

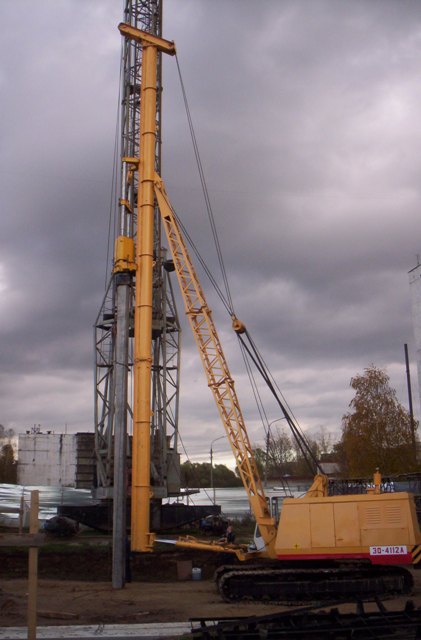

ЭКСКАВАTOP С копровым оборудованием:







длина стрелы, м.;      12,5 угол наклона стрелы, град.; 69... 78 длина сваебойной мачты, м.; 19,8 радиус вращения дополнительного контргруза, м.;       3,9 (по макс. габариту) максимальный вылет стрелы, м.;    4,86 максимальный вылет оборудования, м.;    5,25 (по оси мачты) максимальный вылет сваи на точку забивки, м.; 6,03 эксплуатационный расход топлива, л/час; не более 16,5 управление;   управление мачтой гидравлическое компрессор;   У43102, подача 31 м3/ч, Рмах=0,7 МПа (из состава экскаватора) максимальное число оборотов поворотной платформы об/мин.    5.8





































Для сведения о правильном наименовании, обозначении и нормируемых технических  характеристиках прилагаем  выписку из технических условий на это оборудование. Сменное копровое оборудование является самостоятельной технической продукцией (отдельной от экскаватора), имеющей собственные ТУ, эксплутационные документы, сертификат и т.п., которая может быть установлена на экскаватор ЭО-4112А-1 с болотным ходом, доработанный под установку этого оборудования.

Технические характеристики сменного копрового оборудования к экскаватору ЭО-4112А-1 КоГ-12-IЛ.1-01, предназначенного для навески молотов сваебойных МСДТ 1-1800, МСДШ 1-2500.



Наименование	Значение
Наибольшая грузоподъемность, кг	9000
в т.ч.; - на канате подъема молота, кг	5000
- на канате подъема сваи, кг	4000
Максимальное сечение сваи, мм	350x350
Максимальная длина сваи, м	12
Максимальная масса сваи, кг	3700
Ширина направляющих мачты, мм	360
Угол поворота платформы	360'
Диапазон вылета мачты, мм	700
Диапазон углов наклона мачты	±3°
Максимальная    частота    вращения    поворотной платформы (базового экскаватора),  ин.	53
Кратность полиспаста подъема молота	2:1
Кратность полиспаста подъема сваи	2:1
Максимальная скорость подъема молота и сваи, м/с	1,3
Максимальное давление в гидросистеме управления мачтой, МПа	20
Допустимая скорость ветра, м/с, не более	14
Допустимый уклон стройплощадки, не более	3°
Максимальная масса молота с наголовником, кг	4800
Масса копрового оборудования (без молота), кг, не более	4000
Габаритные  размеры  в  рабочем  положении   (с базовым экскаватором), мм	8800x20300x3340
Габаритные размеры в транспортном положении, мм, не более	12000x700x2400
Ширина гусеничного хода (базового экскаватора), мм	3340
Удельное давление на грунт (базового экскаватора с установленным копровым оборудованием), кПа, не более	0,50
